吊桶式疏水阀

产品型号:AK-1H、AK-2H、AK-5
产品口径:DN15-80
产品压力:0.6-6.4MPa
产品材质:铸铁、铸钢、不锈钢等
连接型式:
产品密封:
结构型式:
驱动方式:
联系电话:021-51877967
联系传真:021-51685388
联系邮箱:haoshifamen@126.com
资料下载:暂无
联系地址:上海市松江区茸梅路1108弄
  • 产品简介
制造标准:中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。上海好施阀门有限公司有能力按照各国标准以及各种行业标准生产制造优质阀门。
  • 产品详情

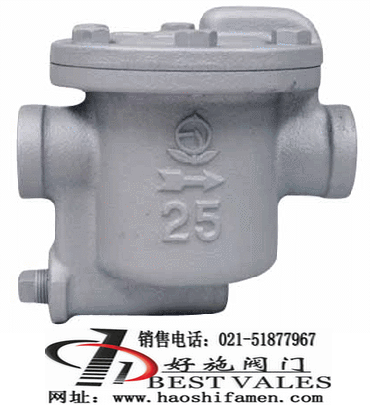

AK-1H 吊桶式疏水阀
AK-1H 吊桶式疏水阀

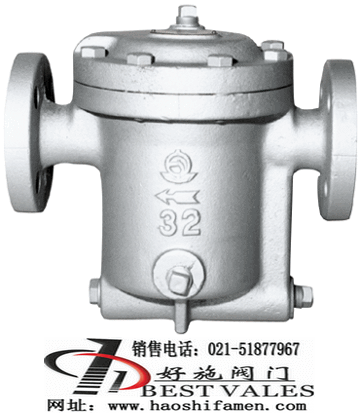

AK-2H 吊桶式疏水阀
AK-2H 吊桶式疏水阀
种 类 7kg 10kg
口 径 15-25mm
适用压力 0.35-7kg 0.35-10kg
适用温度 220℃以下
阀体耐压试验 水压15kg
接口 JIS丝牙
材质 本阀:铸铁 阀体、阀座:不锈钢

种 类 7kg 10kg
口 径 32-50mm  65-80mm 32-50mm
适用压力 0.2-7kg 0.2-10kg
适用温度 220℃以下
接口 10k 法兰
材质 本阀:铸铁 阀体、阀座:不锈钢
本阀耐压试验 水压:20kg

 构造AK-1H
构造AK-1H
 零部列表
NO 零部件名称 材质
1 主体 FC20
2 上盖 FC20
3 阀体 SUS304
4 阀座 SUS304
5 垫圈 C2680R
6 收集罐 C12219
7 收集罐坠 FC20
8 收集罐勾 C2801P
9 鉚钉 C1100W
10 控制杆 C2801P
11 挂钩 C2801P
12 密封垫片
13 杆棒 SUS304
14 螺栓 SS41
15 螺母 C3604B
16 监视口 SS41
17 弹簧垫圈 SWRH
18 滤清器 SUS304

尺寸表 AK-1H               (mm)
口径 D L1 L2 G H 重量(KG)
15 1/2 130 76 72.5 68.5 2.7
20 3/4 148 87 88 74 4.4
25 1 184 94 98 81 5.8

尺寸表 AK-2H         (mm)
口径 L G H 重量(KG)
32 280 161 88 21
40 290 161 88 22
50 290 161 88 23
65 480 340 160 87
80 480 340 160 90
 流量表AK-1H
(L/h)

种类
压力差kg
口径
0.35 1 2 3 4 5 6 7 8 9 10
7kg 15 80 130 175 205 230 252 270 287 - - -
20 175 260 340 398 444 485 522 555 - - -
25 255 412 548 634 703 767 825 880 - - -
10kg 15 50 84 110 130 146 160 173 180 190 205 214
20 80 130 175 205 230 252 270 287 305 320 335
25 175 260 340 398 444 485 522 555 582 608 630

 流量表AK-2H
(m3/h)

种类
压力差kg
口径
0.02 0.05 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 10
0.2 0.5 1 2 3 4 5 6 7 8 9 10
7kg 32(11/4")-50(2") 0.50 1.10 1.37 1.70 1.94 2.17 2.38 2.57 2.75 - - -
65(21/2")-80(3") 1.12 1.60 2.15 2.85 3.40 3.80 4.13 4.43 4.70 - - -
10kg 32(11/4")-50(2") 0.50 0.75 0.95 1.20 1.40 1.57 1.74 1.87 2.00 2.12 2.24 2.35

 AK-5 吊桶式疏水阀
AK-5 吊桶式疏水阀

种类 0.3Mpa 0.7Mpa 1.0Mppa 1.6Mpa
形式 倒桶式
适用流体 蒸气
流体温度 220℃以下
适用压力范围 0.1-3k 0.1-7k 0.1-10k 0.1-16k
连接方式 丝牙
材质 本体(FC)铸铁 阀体 阀座 不锈钢 不锈钢
口径 15-25mm
